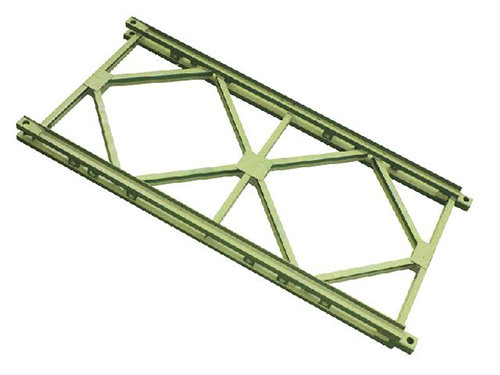

貝雷片由上、下弦桿、豎桿及斜桿焊接而成，上下弦桿的端部有陰陽接頭，接頭上有杵架連接銷孔。
靠兩端的兩個孔是跨節間連接用的。多排貝雷片作梁或柱使用時，必須用支撐架加固上下兩節貝雷片的接合部。
在下弦桿上，設有4塊橫梁墊板，其上方有凸榫，用以固定橫梁在平面上的位置，在下弦桿的端部槽鋼腹板上還設有兩個橢圓孔，供連接抗風拉桿使用。貝雷片豎桿均用8#工字鋼制成，在豎桿靠下弦桿一側開有一個方孔，它是供橫梁夾具固定橫梁使用的。貝雷片的材料為16Mn，每片架重270kg。
"321"鋼橋是裝配式公路鋼橋，其最大特點是：構件輕巧，拆裝方便，適應性強，用簡單的工具和人力就能迅速建成。適用于汽車-10級、汽車-15級、汽車-20級、履帶-50級、掛車-80級等5種載荷。橋面行車道凈寬3.7m，可在9m到63m范圍內組合成多種跨徑簡支粱橋，可構造連續粱橋。
貝雷片可用于公路橋梁,拼裝龍門吊車,導梁,架橋機,吊籃等.貝雷桁架組合門式起重機,采用裝配式公路鋼橋構件拼裝龍門架，而且其跨距與立柱高度可調，以適應不同的工作場地，廣泛應用于公路、鐵路、市政、建筑、水利等建設項目、橋梁施工預制場起吊移運預制構件、橋墩旁運裝大梁等現場施工作業。
想要了解更多資訊，歡迎關注郴州貝雷科技鋼結構有限公司！
郴州貝雷科技鋼結構有限公司除制造貝雷鋼橋標準構件包括貝雷片、桁架片、鋼橋、鋼便橋、貝雷橋、貝雷梁、貝雷架、龍門吊、架橋機、施工用便橋、裝配式公路鋼橋、浮橋、棧橋、321裝配式公路鋼橋、 200型裝配式公路鋼橋、貝雷結構掛籃、貝雷結構滿堂支架、多跨結構貝雷橋、拱橋支架等外，還研發了貝雷桁架新品種20余種，支撐架品種20余種，適用于各種工程施工或通車交通的需求，同時還能與標準構件互換使用。公司是同行業中早通過ISO9001:2015質量認證企業。
